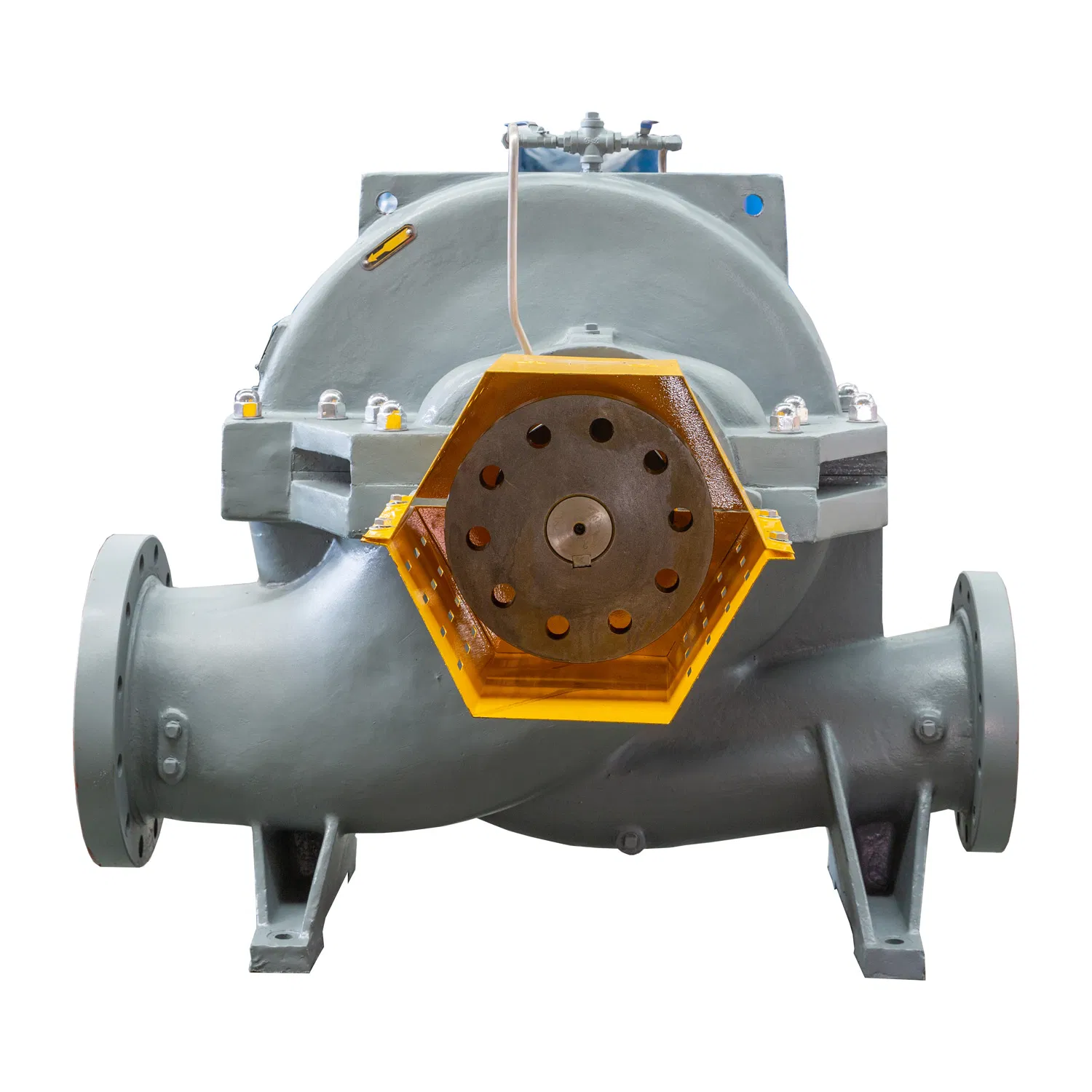

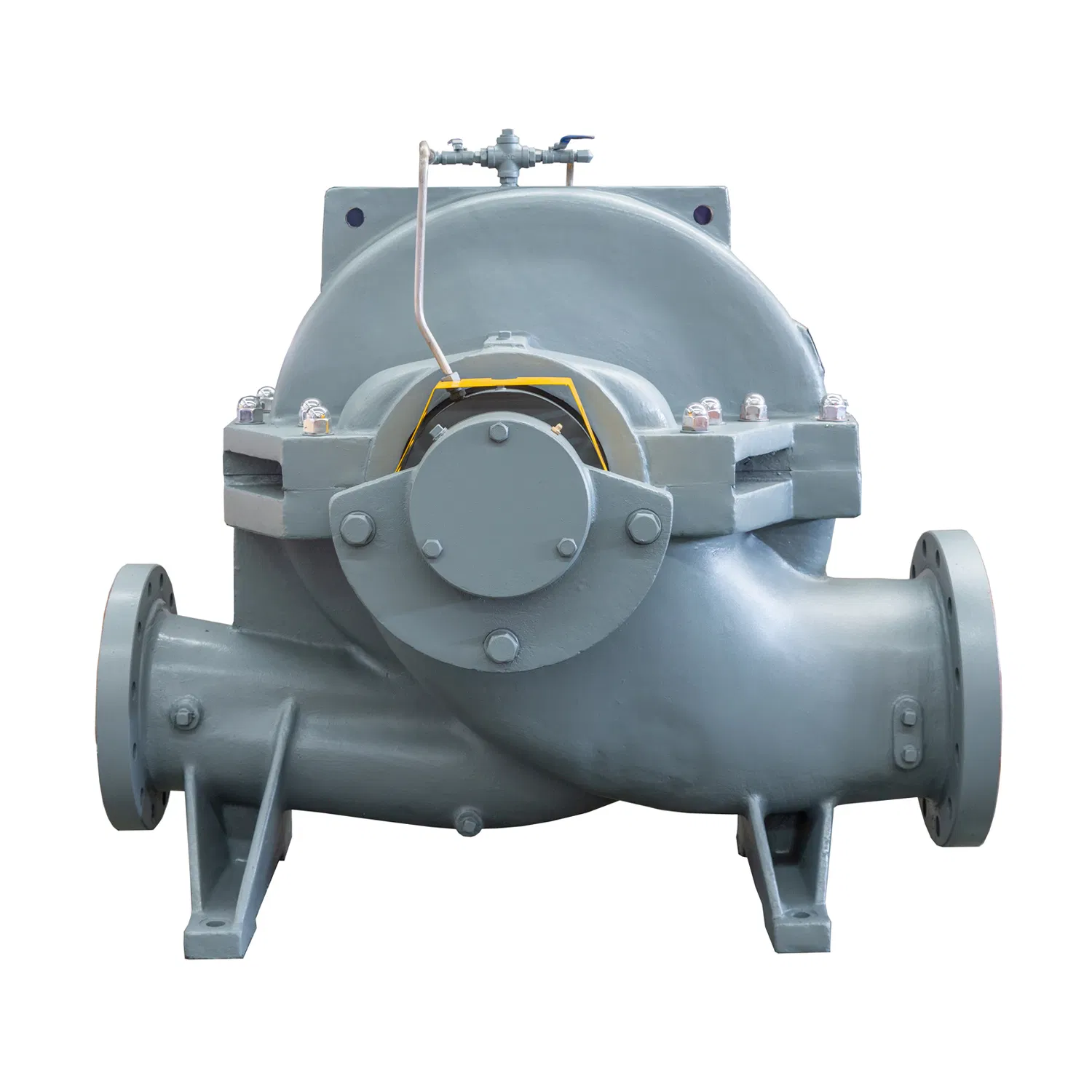

La pompa del SAP è Una pompa centrifuga di caso spaccato ad un solo stadio di doppio-aspirazione. È Un nuovo prodotto che si sviluppa dalla SA-pompa in base al disegno ottimale strutturale. I prodotti riservano le caratteristiche del tipo pompa del SA di buona prestazione idraulica, alta efficienza, così Come hanno apportato un nuovo miglioramento in struttura che comprende la tecnologia dell'azienda della R. F. Di Germania di KSB e la pompa di doppio-aspirazione dell'azienda degli Stati Uniti IR, la rende più Ragionevole e certa



Questi proprietà Chimiche solide contenenti acqua di fisica della particella e del liquido della filiale di trasferimento del gruppo simili all'acqua, la temperatura trasferita di media sono 0º C~80º C, fabbrica, urbano adatti, estraenti, produzione di energia, pompa del rifornimento idrico di organizzazione delle risorse idriche, di drenaggio o

Parametri di prestazione principali

Diametro della presa della pompa: DN100 a DN900
Capienza della pompa: Q: 72-2000 m3/h
Intervallo della testa dell'elevatore della pompa: H: 7-186m
Temperatura di funzionamento della pompa: T 0-80deg C
Tensione di funzionamento della pompa: 380V a 10000V, a 50Hz & A 60Hz

Programma e servizi di sostegno della pompa

Stimiamo l'economizzatore d'energia e la protezione dell'ambiente, analizzando i requisiti dei media e dell'ambiente di funzionamento, adotta le combinazioni facoltative di materiali al contatto delle parti con i media, assicura l'obbligazione, l'affidabilità , funzionamento economico

Illustrazioni di costruzione









Caratteristiche strutturali:



1, l'ingresso e la presa di questo tipo pompano entrambi sotto l'asse della pompa, sono verticali all'asse e nell'orientamento orizzontale. Effettuare senza avere bisogno di rimuovere l'ingresso, la presa dei tubi ed il motore elettrico. Osservando dal Linfa-tipo pompe di sensi di azionamento è Contro senso orario. (Secondo i bisogni di utente può Anche essere cambiato ad in senso orario)

Parti principali della pompa: Abbassare l'intelaiatura; Intelaiatura superiore; Ventola; Asta cilindrica; Anello di chiusura di doppia aspirazione; Manicotto dell'asta cilindrica…. Ecc…

2, oltre che le aste cilindriche sono fatti del acciaio al carbonio di qualità , le parti principali restanti sono fatti del ghisa

3, l'alloggiamento di funzionamento della ventola consistono del corpo di pompa e del coperchio della pompa. I fori di spirale per l'inserimento il calibro di vuoto e del manometro individuano alla flangia dell'ingresso ed alla flangia della presa. Alla parte inferiore dell'ingresso e della presa la flangia ha foro a spirale dello scolo. (Secondo i requisiti di cliente using l'asta cilindrica dell'acciaio inossidabile e la ventola del bronzo)

4, la ventola registrata dall'equilibratura statica sono fissi sull'asta cilindrica dai manicotti dell'asta cilindrica e dalle noci. Per la forza assiale della ventola, può Essere equilibrata tramite distribuzione simmetrica della ventola e dell'acqua della presa di entrambi i lati.

5, l'asta cilindrica della pompa sono supportati dai singoli cuscinetti a sfera della parte radiale di riga. Il cuscinetto è Installato al corpo del cuscinetto che si è Adattato su entramba l'estremità Dell'intelaiatura della pompa

6, l'anello di chiusura di doppia aspirazione sono usati per ridurre la perdita dell'acqua dal flusso della camera di compressione della pompa di nuovo all'alloggiamento di aspirazione

7, la pompa sono guidati dal motore attraverso l'accoppiamento flessibile. (Anche può Essere guidato dal motore diesel se necessario)

La guarnizione dell'asta cilindrica è L'imballaggio molle o la guarnizione meccanica, l'anello di imballaggio è Installata prima che imballando per impedire l'aria la pompa entrante, raffreddando e lubrificando l'alloggiamento di guarnizione. Mentre il funzionamento della pompa, una piccola quantità Di scorrimento dell'acqua ad alta pressione in imballaggio o alloggiamento di guarnizioni meccaniche attraverso la scanalatura a forma di scala sul fronte orizzontalmente spaccato del coperchio della pompa, che funzionano come dispositivo di tenuta idraulica

Dati di prestazione

Tipo	Capienza (³ Di m. /h)	Testa (m)	Velocità (r/min)	potere dell'asta cilindrica (chilowatt)	Potere del motore (chilowatt)	EFF (%)	NPSH (m)
Modello del SAP	72-2000	7-186	2900/1450/985/485	7.4-1403	11-1600	68-92	1.7-11

Precauzioni


1. Controllo prima di iniziare


Essere sicuro controllare i followings:


(1) assicura il piatto della pompa riparato sul fondamento;

(2) assicura l'accoppiamento e pompa l'allineamento dell'unità ;

(3) assicura le condutture connesse dai requisiti;

(4) assicura il motore installato tramite Installation e l'istruzione di funzionamento;

(5) assicura che il rotore della pompa giri facilmente (almeno un cerchio);

(6) assicura la protezione dell'accoppiamento installata;

(7) assicura l'operatore completamente capisca che la specifica di sicurezza a che dovrebbero obbedire ed i guasti possano essere accaduti;

(8) assicura il liquido della guarnizione dell'asta cilindrica o l'ingresso liquido di raffreddamento dai requisiti;

(9) assicura la guarnizione dell'asta cilindrica installata tramite l'istruzione di funzionamento;

(10) assicura l'unità Ausiliaria installata tramite l'istruzione di funzionamento (se esistono);

il nsure (di 11) il cuscinetto ha lubrificato bene, assicura particolarmente che il nuovo grasso della pompa o l'olio sottile non si riduca o non vada Male;

(12) Assicurare l'aria bloccata in pompa fuoriuscita



2. Guarnizione dell'asta cilindrica


Aprire correttamente le valvole per la guarnizione della casella di riempimento



3. Ventilare lo scarico


La pompa e le condutture dovrebbero riempire del media prima di avviarsi, là Sono due metodi: Creazione del vuoto o dell'innesco. Se la pompa funzionasse sulla condizione di aspirazione, uscire il gas dal foro del bullone in cima all'intelaiatura della pompa

Nota: Quando la creazione del vuoto, evacua l'aria dal foro del bullone in cima all'intelaiatura della pompa. Nell'innescare, aprire sia l'alloggiamento volute di pressione bassa del lato dell'intelaiatura della pompa che la spina superiore, per liberarsi della vibrazione della pompa da aria rimanente in pompa



4. Iniziare


(1) valvola di scarico vicina;

(2) valvola di ammissione aperta completamente;

(3) aperto tutte le condutture ausiliarie (raffreddandosi, riscaldando, sigillando, risciacquando e liquido del lubrificante) e controllano tutte le capienza e pressione;

(4) avviando pompa dopo la rifinitura sopra le procedure;

(5) quando cominciare del sistema trasporta il media ed il valore di pressione al manometro aumenta in su, valvola di scarico aperta lentamente

Nota: Vietare il di gestione della pompa senza liquido! Chiudere soltanto la valvola di scarico quando l'inizio e l'arresto della pompa, altrimenti danneggiato la pompa surriscaldando



5. Funzionamento

(1)

Confermare il punto di gestione



Secondo la curva di prestazione di Q-H della pompa, la capienza Q varia con la testa reale di funzionamento. La testa dipendeva dalla testa del sistema (differenza compresa di altezza fra l'ingresso e la presa, condutture, valvole, radiatore ed e così Via). Così Il punto realmente di gestione B della pompa dipende dalla prestazione della pompa

curva Q-H e curva di prestazione del sistema Q-HA.

Una volta che la capienza si depositasse, il potere dell'asta cilindrica, risparmio di temi, NPSH depositato pure. La pompa ha limitato l'intervallo di funzionamento. La capienza minima è Indicata come Qmin nella curva di prestazione di Q-H. La capienza massima è Dipesa dal punto trasversale di tolleranza NPSH della pompa e del sistema NPSHA valido. Registrare la valvola può Cambiare la curva di prestazione Q-HA del sistema, quindi registrano la prestazione di funzionamento, rendono il funzionamento della pompa alta efficienza stabile e

(2) gestione di funzionamento


Dovrebbe prestare attenzione ai followings:


a. La pompa dovrebbe funzionare stabile

b. Vietare il di gestione della pompa senza liquido

c. Per impedire la temperatura media aumentare in su, pompa non può Essere funzionato lungo periodo in cui valvola di scarico vicina

d. Generalmente, temperatura del cuscinetto non più Superiore a 35º C della temperatura ambientale, assoluto

temperatura di funzionamento di meno che 100º C.

e. Controllare regolarmente il livello di olio se l'uso assottiglia l'olio. Cuscinetto a sfere profondo della scanalatura della lubrificazione del grasso nessuna manutenzione programmata di bisogno

f. Non chiudere la valvola di ammissione (se è Esiste) quando di gestione della pompa

g. Pompa della giuria di inizio e di controllo periodico

h. Controllare le condutture ausiliarie se connesso bene

i. Controllare l'elemento elastico dell'accoppiamento, se consumato sostituiscono immediatamente

j. Per la guarnizione della casella di riempimento là Dovrebbe avere un leggero gocciolamento quando funziona, ghiandola della casella di riempimento di spinta delicatamente fino a là è Un leggero gocciolamento (goccia circa 15-30/minuto).

Per la guarnizione meccanica la perdita della guarnizione dovrebbe ridurrsi gradualmente. È Dopo circa 0-5drop/min

iniziando poche ore. Se l'aumento di perdita della guarnizione gradualmente e l'estensione circa 30-60drop/min, controllano o registrano la guarnizione meccanica



6. Arresto


Valvola di scarico vicina


Assicurare uniformemente l'arresto dell'unità Della pompa quando arresto il motore. La pompa dovrebbe avere un periodo d'esecuzione adeguato, ha tagliato la fonte di calore attualmente, di modo che il media trasportato può Raffreddarsi completamente ed evitare della produzione del tutto il calore all'interno della pompa

Valvola d'aspirazione vicina se lavoro di arresto della pompa per un lungo periodo di tempo

Le condutture ausiliarie vicine, la guarnizione dell'asta cilindrica dovrebbero usare il lubrificante della guarnizione anche se alla condizione arrestata. Evacuare tutto il media in pompa ed in condutture quando lavoro di arresto o della gelata per un lungo termine, per non alla crepa di gelo



7. Memoria


Ogni pompa ha controllato rigorosamente prima della consegna. Suggerire adottare le procedure seguenti per memorizzare la pompa


(1) nuova pompa della memoria

Se la pompa della memoria al posto asciutto dell'interno e pulito e segue le esigenze di memoria, il tempo di immagazzinaggio più Di lunga durata è Di 12 mesi

(2) se la strumentazione deve essere memorizzata per i lungi periodi di tempo dovrebbe seguire sotto le procedure

a. La pompa dovrebbe mantenere nella condizione dell'installazione e controllare regolarmente lo stato del lavoro. Iniziare una volta ogni mese la pompa o ogni tre mesi (circa 5 minuti). Il termine corrente dell'assegno prima di avviare la pompa per assicurare là è Abbastanza liquido

b. La pompa smantellata da condutture e le controlla secondo le parti 5.1 - 5.4. Applicare l'intelaiatura protettiva della pompa della parte interna dell'agente sopra particolarmente lo spacco della ventola, applicar su aspirazione e su scarico, quindi riguardare l'aspirazione

c. Funzionamento dopo memoria

Controllare ed effettuare completamente prima di avviare la pompa, particolarmente guarnizione dell'asta cilindrica e di sopportare il lubrificante. Reinstallare tutte le unità Di protezione di sicurezza secondo il requisito prima dell'avviamento

Eliminazione dell'errore



Problema	Cause	Rimedio
iniziando caricamento troppo alto	1. Iniziando senza valvola di scarico di chiusura; 2. Imballando troppo stretti piombo all'acqua del lubrificante non possono scorrere in; 3. Sviare dal venire a mancare della protezione di sovracorrente	1. Chiudere la valvola; 2. Slacciare l'imballaggio o controllare la valvola del dispositivo di tenuta idraulica, controllare se anello di imballaggio contro l'ugello dell'acqua del lubrificante, 3. Registrare la soglia di limitazione corrente o riparare la protezione di sovracorrente
Surriscaldamento d'imballaggio	1. Packing troppo fortemente; l'acqua 2. Cooling non può Scorrere nel contenitore di imballaggio; 3. Danneggiare nella superficie dell'asta cilindrica o del manicotto dell'asta cilindrica;	1. Slacciare l'imballaggio correttamente; imballaggio 2. Loose o assegno se il tubo del dispositivo di tenuta idraulica bloccasse; asta cilindrica 3. Repair o manicotto dell'asta cilindrica;
Perdita dell'imballaggio eccessiva	1. Imballaggio portato; 2. Imballaggio del troppo allentato; 3. Asta cilindrica curva o vibrazione; 4. Legatura errata dell'imballaggio; 5. L'acqua sporca della guarnizione ha portato l'asta cilindrica; 6. Manicotto dell'asta cilindrica portato; 7. Imballaggio errato; pressione 8. The dell'alloggiamento di guarnizione troppo su o troppo basso;	1. Sostituire l'imballaggio; 2. Stringere la ghiandola del contenitore di imballaggio o aggiungere il più Imballaggio; 3. Align o sostituiscono l'asta cilindrica; 4. Imballaggio di Rebind; 5. Filtrate o sorgente esterna come acqua della guarnizione, riparazione di uso; manicotto dell'asta cilindrica 6. Replace; imballaggio 7. Replace; 8. Registrare la pressione e la capienza del liquido della guarnizione o usare un liquido d'isolamento da una sorgente esterna
Perdita della guarnizione meccanica	1. La pressione nominale di pressione più Basso reale meccanica del lavoro della guarnizione; la riduzione 2. Unreasonable del montaggio della guarnizione meccanica, componenti di attrito non si mette in contatto con efficace; 3. La ruggine dell'anello di chiusura girante di causa della superficie del manicotto dell'asta cilindrica di guasto di sigillamento della guarnizione meccanica; 4. La proprietà Fisica e chimica media trasportata causa l'elasticità Di perdita del giunto circolare; 5. La proprietà Fisica e chimica media trasportata causa a molla la guarnizione meccanica di elasticità Di perdita;   6. L'impurità Entra nelle componenti di attrito ed ha danneggiato la loro superficie; 7. Il liquido delle componenti di attrito si volatilizza che causano la loro bruciatura-fuori di superficie;	1. Cambiare il tipo di guarnizione meccanica; 2. Reinstallare; 3. Pulire il manicotto dell'asta cilindrica o cambiare il loro materiale; 4. Cambiare il materiale; 5. Sostituire o cambiare il materiale; 6. Filtrare o usare la sorgente esterna come sciacquatura dell'acqua; 7. Registrare la sciacquatura del media o misurare;
Cuscinetti sopra il riscaldamento	concentrare 1. Improper; registrazione 2. Improper o risonanza in condutture; forza di 3. Overlarge. Axial; rotore 4. Unbalance; 5. La rigidità Del fondamento non abbastanza; 6. Installazione errata del cuscinetto o spazio improprio; 7. Ha portato o allentato l'asta cilindrica; 8. Lubrificazione impropria; 9. L'anello di spruzzata dell'olio non può Ottenere l'olio; 10. Circolazione difficile in olio lubrificante di pressione;	1. Riadattare; 2. Readjust; Ridurre le condutture se necessario; Usare il materiale vibrazione-assorbente; Assegno e riparazione; 3. Controllare e registrare il punto di funzionamento speciale; Controllare la capienza e la condizione corrente; 4. Riequilibrare; 5. Strengthen la rigidità Del fondamento; 6. Controllare e scegliere il cuscinetto con il properclearance; 7. Controllare e sostituire il cuscinetto; 8. Controllare la quantità Di olio in primo luogo, troppo o in modo da piccolo interesserà Il funzionamento, quindi controlla la qualità Di olio, particolarmente la temperatura applicabile; 9. Check ed eliminano, le cause del non possono di ottenere l'olio possono relativo con qualità Dell'olio, la velocità , hanno portato di circolazione dell'anello e dell'olio di spruzzata dell'olio; 10. Controllare il sistema dell'olio lubrificante di pressione;
Vibrazione e rumoroso	1. Il punto di funzionamento speciale B non è Punto di disegno; Non punto di disegno; Basso o alto causerà La vibrazione e rumoroso; 2. Fondamento insicuro; bullone d'ancoraggio 3. Loosened; supporti stridenti 4. Insecure; risonanza 5. Piping; 6. Cavitations; 7. Cella di aria nel media o nella perdita stridente; ingresso 8. Clogged o presa della ventola; 9. Concentrare improprio; 10. Rotore Unbalanced della pompa o rotore del motore; perno dell'accoppiamento 11. Worn o collegamento non sano dell'accoppiamento; 12. Cuscinetto consumato; 13. L'asta cilindrica ha curvato; 14. Attrito negli elementi giranti; 15. Loosened o elementi giranti rotti;	1. Registrare il punto di funzionamento speciale del sistema o pompare i parametri progettuali; 2. Rinforzare il fondamento; 3. Stringere il bullone d'ancoraggio; 4. Rinforzare i supporti stridenti; 5. Ampliando la distanza fra lo scarico della pompa ed il gomito, utilizzare il materiale vibrazione-assorbente nel collegamento stridente, registrano le disposizioni stridenti; 6. Il livello d'acqua di aumento, riduce la conduttura di aspirazione perdita, aumenta la pressione di aspirazione usando la valvola di valvola a farfalla dell'ingresso; Migliorare la prestazione di cavitazioni della pompa; 7. Controllare ed eliminare, aggiungere la valvola di scarico; 8. Pulire la ventola, l'impurità Pulita della pompa e delle condutture, il setaccio dell'assegno e l'ugello di aspirazione; 9. Crossare di nuovo; 10. Rebalance; 11. Sostituire il perno, che girare l'accoppiamento 180° , che eliminare l'errore del foro di perno, che registrare l'unità Per assicurare che ci sia uno spazio necessario nell'accoppiamento; 12. Riparare o sostituire il cuscinetto; 13. Allineare o sostituire l'asta cilindrica; 14. Eliminare l'attrito; 15. Eliminare, sostituire le parti consumate;
innaffiare l'attacco	Ventilare in pompa o in condutture	Evacuare l'aria ed eliminare le cause
Pompare gli inizio allora che pompano gli arresti	1. Bloccato in conduttura di aspirazione o ventola; 2. Cella di aria in condutture; 3. Alzare troppo su (NPSH valido troppo basso); 4. L'aria entra nella guarnizione dell'asta cilindrica; 5. Diminuzione del livello d'acqua troppo;	1. Pulire la ventola, l'impurità Pulita del setaccio e le condutture di aspirazione; 2. Migliorare la conduttura di aspirazione, registrare le disposizioni stridenti, aggiungere la valvola di scarico; 3. Aumentare la pressione dell'entrata, aumentare la pressione di aspirazione usando la valvola di valvola a farfalla dell'ingresso; Basso l'altezza dell'installazione della pompa; Cambiare la conduttura di aspirazione se troppa riga perdita; 4. Controllare la pressione e la quantità Di liquido della guarnizione se sono esigenze di gestione adatte, sostituiscono l'imballaggio o l'altra guarnizione dell'asta cilindrica, controlla la posizione di montaggio dell'anello di chiusura dell'acqua; 5. Aumenta il più Basso livello d'acqua, aumenta la pressione dell'entrata, aumenta la pressione di aspirazione usando la valvola di valvola a farfalla dell'ingresso;
